随着去年下半年宽屏液晶市场的快速启动，面向该市场的消费导向也开始步入成熟，也已经有不少消费者把目光跳过入门级别的19寸宽屏，放在了20寸甚至更大尺寸的宽屏产品上。同时，这些追求更大尺寸规格的消费者也开始在众多的型号中患得患失起来，原因很简单，在大多数消费者的理解中，显示器采用哪种面板，就基本决定了其性能规格和画质表现，而20和20寸以上的宽屏面板的型号和来源厂商组成要远比19寸宽屏面板的状况复杂的多。也正因为如此，众多型号中找到广角技术+16.7M色+高对比度兼备的“超值”产品，自然成了各大硬件论坛中一个比较热门的话题，明基FP202W就是这个话题中讨论颇为激烈的一款产品。
明基FP202W正面视图
|
明基FP202W产品规格 | |
|
尺 寸 |
20" |
|
显示比例 |
16 ：10 |
|
点 距 |
0.258 |
|
支持显示色彩 |
16.7M |
|
最佳分辨率 |
1680x1050 |
|
亮 度 |
300 cd/m2 |
|
对比度 |
600 :1 |
|
响应时间 |
8ms |
|
水平可视角 |
170 |
|
垂直可视角度 |
170 |
|
信号输入 |
D-SUBDVI-D |
|
电源输入 |
内置电源 |
|
其他特征 |
VESA标准壁挂孔、Kensington安全锁孔 |
明基FP202W侧面视图
出众的指标让大家都曾经以为是广视角面板

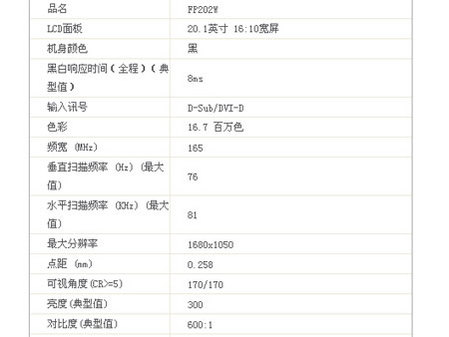

之所以明基FP202W备受关注，只因为它是为数不多在4000元以下具备了16.7M色和8ms响应时间的20寸宽屏型号，AUO自家的S-MVA？三星的PVA？还是来自LG Phlips的IPS，大家对于它的面板来源身世投入了异乎寻常的关心。所以今天我们特意为大家确认一下，FP202W可以排除上述的所有推测，它真正使用的是来自我国台湾省中华映管的8bit TN面板，型号为CLAA201WA01，具备8ms黑白响应时间、300流明最大亮度和600：1的对比度，而可视角度也达到了170/170的水平，并且支持色彩16.7M色，这些指标已经相当接近中高端的广视角面板了。什么？TN也能有8bit能力，采用同类型面板的某型号怎么标示是6bit色呢？相信会有不少网友们发出这样的疑问，实际上我们的同事已经在走出LCD面板误区 TN一定就是6bit? 为TN正名 走出面板色彩误区续(二)连续两篇文行中向大家阐述了TN面板和6bit实际并无必然联系的观点，只不过由于近些年来厂商们给与TN面板低端定位惯例性搭配6bit驱动，造成了大多数朋友认为TN只有26万色加抖动仿真彩的本领，实际上“不是不能，而是不予”。06年伊始，我们已经越来越多地看到8bit驱动配合TN面板的16.7M色显示器诞生，除了上述的FP202W，还有三星的TN III面板也是如此。今天，笔者就带大家领略一下8bit TN的回归之作，明基FP202W。
明基FP202W 使用的面板曾经是一个热门话题
FP202W继续沿袭来05年以来明基在显示器产品上简洁直率风格，以黑色为主基调，横平竖直的线条勾勒出FP202W“果敢直率”的主题，再配以窄边框设计，这样的风格相当中性化，家用和办公两相宜。正面银色浮雕的BENQ logo和右上角的TCO 99认证标志是显示器正面为数不多的两处点缀，之所以没有通过TCO 03，是因为TCO 03限制显示区域和显示器本身边框的对比度不能过大，黑色边框一般不作TCO 03认证。（当然还要有黑色外壳的无铅化制造）
从背部看来仍没有什么繁琐设计，继续呼应整体简洁设计风格，后部的大型BENQ logo浮雕表明自家品牌。
明基FP202W 后部视图
显示器左下方以往的各种认证和规格标志都在模具一次成型做成，显示器了精良的模具工艺。外壳都使用了高级的ABS工程塑料，表面以经过磨砂处理，质感效果不错。
FP202W的调节方式没有什么突出亮点，只有仰俯-2到20度调节范围，水平角度调整和高端调整欠奉，显得有些不足。
和低端宽屏的全塑料支架底座不同，在FP202W的支架部分我们看到了金属件和塑料件的混用，金属作为骨架给承载主要的压力，是显示器的主要支撑，而外面包覆的塑料部分达到和整体材质和一致。
在接口部分，FP202W提供了模拟D-SUB和数字DVI-D双头输入，信号输入和电源输入分置支架两端，接口朝向向下，也是我们熟悉的隐藏式接口设计，在下面接口的图片上我们也能看到内部拥有全面的屏蔽，因为液晶的电源板部分的开关电源和逆变电源部分同样会存在电磁污染，背部必要的屏蔽额是不可少的。
FP202W同样支持明基引以为豪的图像增强技术Senseye，该技术是一种色彩图像色彩增强技术能自动和动态的分析图像信号，针对图像色彩、对比度、锐利度等方面进行处理，让显示出来的图像色彩变得更加生动、鲜艳和逼真，图片变得更加清晰锐利。在具体实现中是以具体的应用模式来体现的，我们在效果测试中会具体来看。

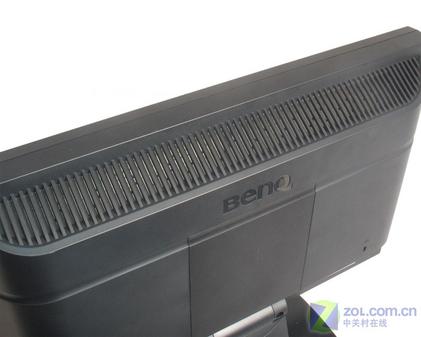

FP202W在产品做工和材质可以说在4000元左右的20寸宽屏液晶中很有代表性的。首先ABS塑料的品质和模具的精细度都是相当高的，从整体内嵌的logo和各种标志都非常精细，无任何毛刺，表面磨砂的漫反射光泽丝毫没有塑料件的廉价感觉。显示器的内置电源设计对整体散热提出了更高的要求，FP202W上端设计了大型散热栅栏，保证散热效果。

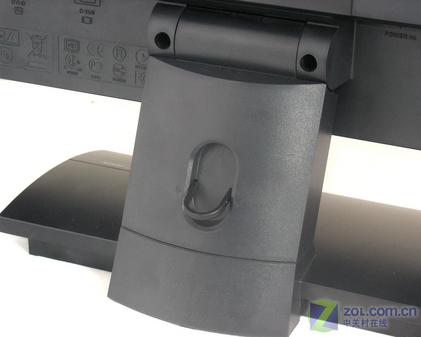

显示器支架后部设计了简易线缆卡子，其实就是一个椭环装塑料卡子，可以把从机背后面延伸出来的信号线、电源线全部归整起来，避免了和系统其他线缆的缠绕，使得后部更加整洁。
看来看去，似乎没有找到壁挂孔设计阿？再仔细找找，拆掉带有BENQ 标志的后背挡板后，标准的四个VESA标准壁挂孔就呈现出来了。
此外在日常使用的时候，内部进灰和盗窃都可能是用户面临的比较头疼的问题。FP202W在全部的螺丝孔位上提供了橡胶保护塞，避免了螺丝长期积灰或受潮。在机体左下角我们还能用于防盗的Kensington安全锁孔，所有符合Kensington规范的防盗锁都可以使用，最多的就是笔记本用锁，可以直接使用。
和大多数液晶显示器不同，FP202W将所有的操控按键从传统的显示器正面转移到侧面，内部通过柔性连线和主控制板相连。除去OSD操作需要的按键外，比较有特色的还有iKey画面自动调节功能、信号输入切换快捷键以及Senseye应用画面增强模式切换快捷键。侧置按键一方面可以更加突出显示器正面的显示面积，而且侧面操作也更符合人体工学原理。
主菜单设定项目

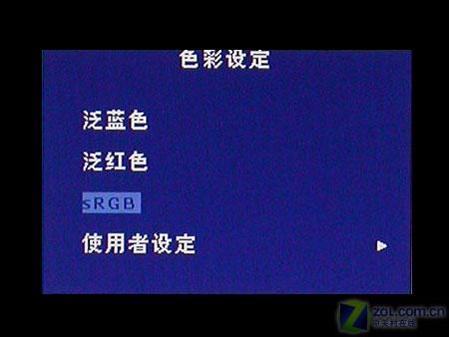

色彩设定，支持用户自定义和sRGB规范

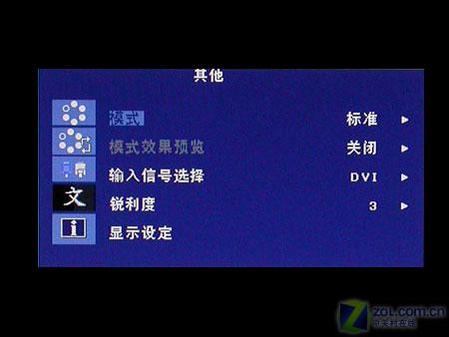

在“其他”项目中，集中FP202W主要的特色功能，包括Senseye显彩科技四种应用设定模式，还可以还能进入“模式效果预览”，看到应用该技术后直观的画质提升，该功能只在使用DVI接口时可用。

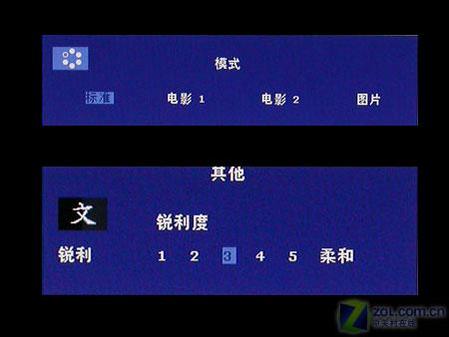

Senseye显彩科技四种预设模式和文字锐利度调节
以FP202W为代表的20寸宽屏价格的进一步下滑，吸引了不少的消费者注意力，当然对于20宽屏这个新产品线也有很多的疑问？其中的关键是，和19寸宽屏相比，使用感受能有多大不同？我们现在就一步步来为读者呈现。
字体和图标的大小往往很多朋友比较关注，由于每个人视力水平和接受能力的不同，这里面也有相当多的个人喜好问题。算上19、20宽屏，目前主流的显示器有17、19、19宽屏、20宽屏四类，分辨率和点距的不同决定了最终输出字体和图标的大小。有关主流面板分辨率和点距指标见下表。
|
主流液晶分辨率/点距规格 | ||
|
显示器尺寸 |
面板分辨率 | 面板点距 |
|
17寸普屏 |
1280X1024 |
0.264 |
|
19寸普屏 |
1280X1024 |
0.294 |
|
19寸宽屏 |
1440x900 |
0.285 |
|
20寸宽屏 |
1680x1050 |
0.258 |

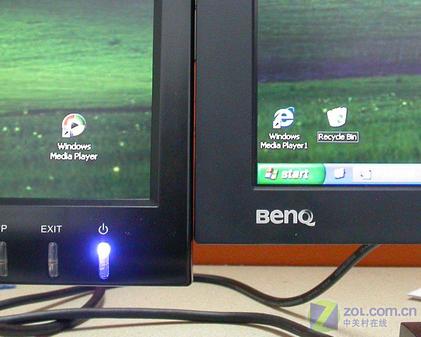

桌面图标和字体大小对比

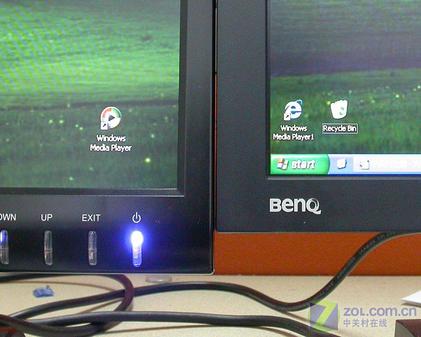

我们可以看到19宽屏的字体和图标介于17普屏和19普屏之间，这是由它的0.285的点距决定，而20寸宽屏在对角线长度仅增加一英寸的情况下，分辨率有显著提高，这也导致其点距为上面四款类型中最小的，字体和图标比17寸普屏更小，也能会被一些朋友抱怨。如果这样使你觉得视觉疲劳的话，可以设置使用更大的字体和图标。在下图中我们可以看到20寸宽屏桌面图标和文字的和某19寸宽屏产品的实拍对比。明显看到20寸的桌面图标和文字要小上两圈。
日常办公图形应用软件

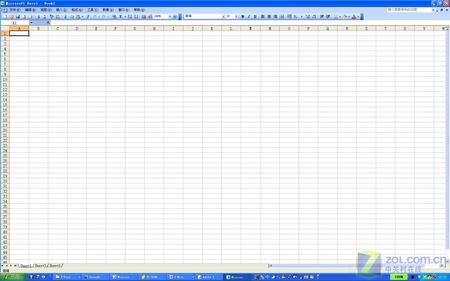

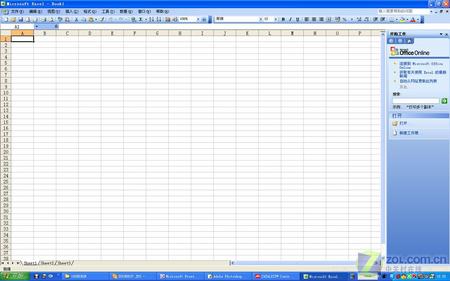

我们选择了平时大家应用频度较高的几款办公和图形软件，分别截取在20寸宽屏1680X1050和19寸宽屏1440X900的工作区面积进行比较。在Excel中前者要比后者多显示8行4列，扩大的工作面积对于提高工作效率肯定有益。

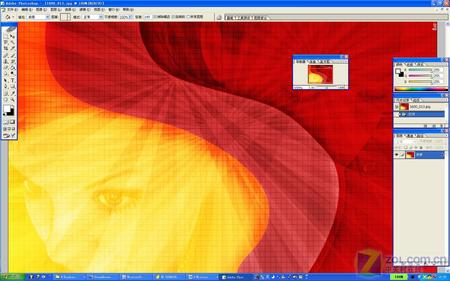

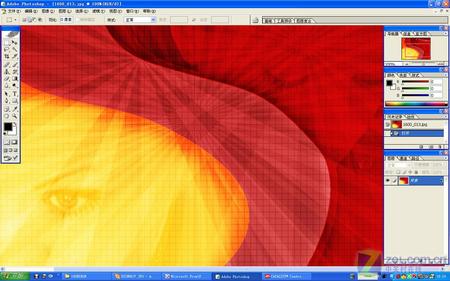

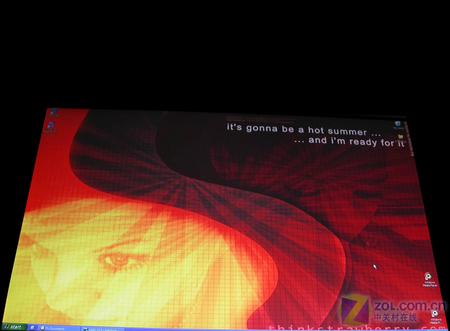

在PS中分辨率为1600和1200分辨率的高清晰桌面图在20寸宽屏上显示游刃有余，旁边的余白还可以放置工具栏，而19宽屏显然有些力不从心了，需要进行缩放操作才能看全。

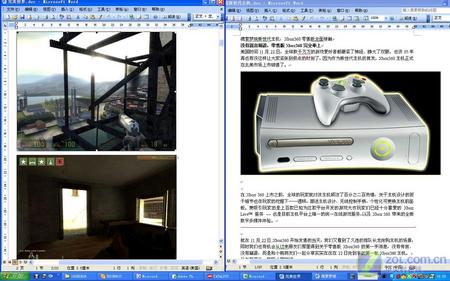

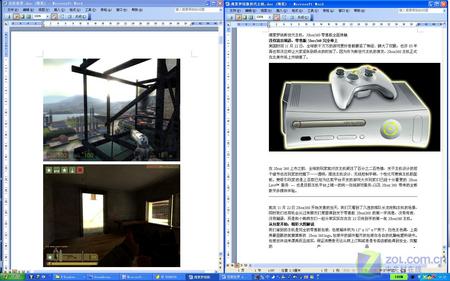

在Word文档操作中，20寸宽屏能够完美让两篇A4幅面文档完全显示，互不冲突，而19寸宽屏同时处理原大小的A4文档只能说比较牵强，设定文档显示为70%才能完美的共存。

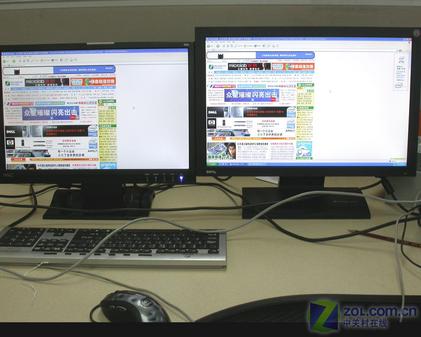

我们打开IE浏览网页，左侧的19寸宽屏上我们ZOL的首页占据了近70%的宽度，而在20寸宽屏上基本占据一半宽度，这才有同时开双窗口浏览的可能性。
HDTV视频播放效果对比
同样是实拍对比，19寸和20寸宽屏的尺寸对比我们更加一目了然，20寸宽屏在物理尺寸上比19寸宽屏增加的有限，纵向和横向分别只有1.9/3.2厘米，但是因为物理分辨率的增加，播放HDTV的精细度和画面细节则有更好的感受，加之FP202W的16.7M色彩还原能力，观看感受的提升是较为明显的，虽然离23/24寸的完全点对点1080P规格还有距离，但无可置疑是20寸宽屏是目前性价比最好的1080P HDTV兼容播放设备。

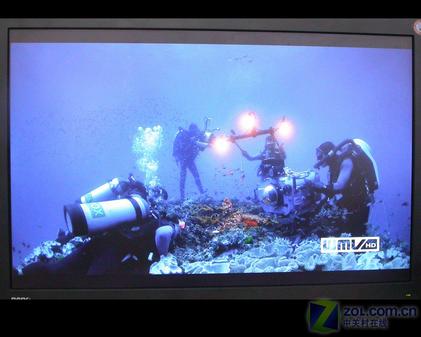

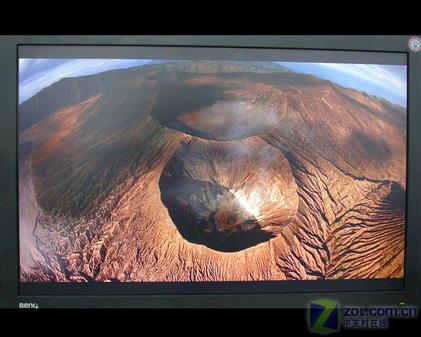

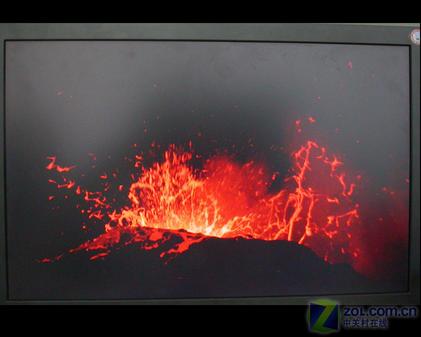

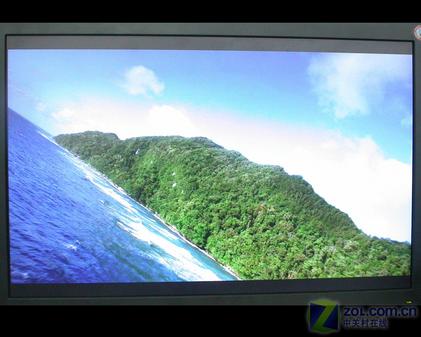

我们再来看看FP202W的一些HDTV的DEMO实拍，无论色彩和尺寸呈现的气氛都较为理想。
对于输入信号质量的要求
在主流的17/19液晶市场，一些媒体一直在强调DVI的无用论，因为1280X1024的分辨率还不会对模拟D-SUB的传输能力造成多大挑战，主流显卡的模拟输出能力都能够满足，但是当分辨率到了20寸宽屏1680X1050这样的较高分辨率时，DVI还只是一件摆设吗?借助尼康4500的出色微距拍摄能力，我们给大家呈现模拟和数字接口呈现显示其干扰画面上微小文字的差异，模拟传输在在呈现字体的细节发生丢失，色彩传递也有轻微损失，白色被还原成轻度灰色，文字边缘像素也出现了轻微的模糊 （模拟输出采用了IBM T43的D-SUB输出，拍摄前已经通过ikey按键自动调整好相位和时钟）。

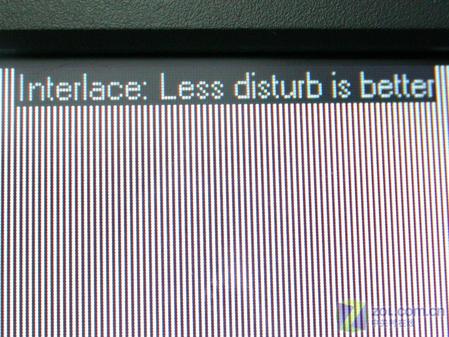

DVI数字输入文字细节

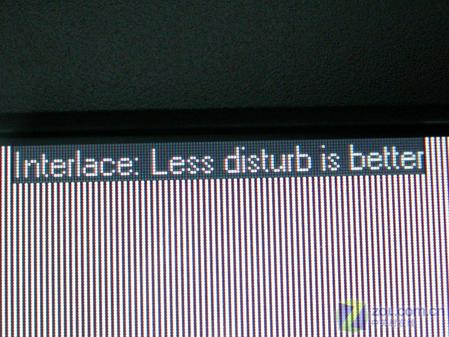

D-Sub模拟输入文字细节
和19寸宽屏奇美面板市占率最高类似，在目前4000以下的20寸宽屏产品线，华映的TN面板也占有量也是非常之大的，不过只有寥寥几款采用了8bit驱动实现了16.7M色彩，FP202W是其中非常具有代表性的一款，我们下面就着重考察8bit驱动下TN面板的色彩表现。
PPA Gamma校正界面
在测试前我们先进行简单的显示器调教，进入Piexl Persistance Analyzer（今后简称为PPA）,进入Gamma校正项目，先调整对比度到合适值确定显示黑色的最低亮度，同时保证临近深度灰阶能够辨别。然后设定亮度决定白色的亮度值，一般设定在30%左右。最后调整程序界面的红色方面进行确定Gamma校正值，让所有中间灰阶全部完美显示即可。
|
测试环境 | |
|
显示器分辨率 |
1440 X 900 |
|
Windows XP 简体中文版 SP2 | |
|
测试软件 |
MonitorTest、Piexl Persistance Analyzer、CheckScreen |
|
拍摄相机 |
NIKON 4500 快门速度1/60秒——1/125秒 |
|
拍摄距离 |
1.5米左右 |
对于TN这样常亮型面板来说，黑色的最低亮度偏高长期以来一直和VA和IPS类面板明显差距，FP202W在同类TN面板的显示器中属于上游水平，黑色纯度相当好，漏光基本不可见，可以让我们看到了TN板在这方面进步。纯净的黑色对提高图片画质、改善视频播放效果来说都是有很大助益的，而对于宽屏这种倾向于娱乐应用的显示器类型，这方面的改善是非常有价值的。
面板面积越大，做到亮度的均匀性就越困难，也越考验显示器背光组件的水平，我们看到FP202W在纯白色的花面大部分保持了纯净的白色，在四角亮度控制还不太好，能看到微弱暗角区域。
RGB三原色色彩还原方面FP202W表现优秀，色彩纯净，均匀，没有明显的过亮和过暗，对于TN板来说，能达到这样的色彩一致性是值得赞同的。

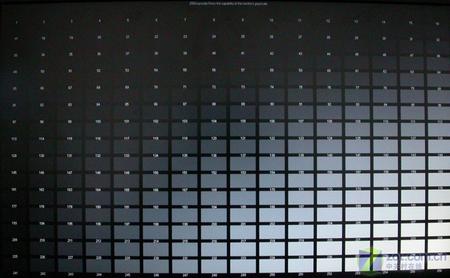

在256级灰度实拍中，8bit驱动带来的改善是明显可见的，传统6bit TN面板一般止步于第六级深色灰度可见，在FP202W经过笔者的仔细观察，可以识别到第三级深色灰阶，黑色到第二级非常仔细地看也能发现差异。由于实际的灰阶呈现已经超出了DC能够准确重现能力，下面的实拍画面上已经不能准确表达了，笔者要在这里说明的是，8bit驱动实现的16.7M色彩并不是抖动实现的，因为抖动技术的原理终究决定其仿色不可能超过16.2M色，8bit 驱动对TN板色彩的提升是可察觉的，可验证的，FP202W用户可以在256灰阶测试中找到答案。
8bit驱动的使用带给TN面板色彩呈现能力的提升在前面得到了肯定，但是对于TN另一个天生劣势——可视角度，补偿膜技术的进步到了何种程度呢？FP202W提供的规格指标中，可视角度的数据为170度/170度，不过该数据是在对比度CR〉5的衡量标准下给出的，并不具备实际意义。下图是我们在水平和垂直各50度实拍获得的可视角度效果图，给大家一个直观的印象。从下图可见，TN面板对比度随观察角度快速降低的弊病还是存在，虽然有所改善，但和VA相比还是存在较为明显的差距，至于IPS，这种差距就更为明显了。目前可视角度方面表现不佳也是制约TN屏幕向超过20寸以上的屏幕尺寸进军一个重要因素，毕竟在更大的尺寸上，即使你正对屏幕，画面的两边的边缘部分已经和你的双眼产生的相当大的角度差了。
Piexl Persistance Analyzer响应时间实拍测试
响应时间实拍测试中我们依旧使用“Pixel Persistance Analyzer”的响应时间测试软件，我们在下面提供同一场景下实拍获得10张照片的最好和最坏情况呈现给大家，争取做到更为全面。测试中我们仍旧使用尼康4500采用1/125秒快门进行实拍。
白色背景黑色文字快速滚动（点击放大）
黑色背景白色文字快速滚动（点击放大）
黑色背景白色旗帜快速滚动测试（点击放大）
白色背景黑色旗帜快速滚动测试（点击放大）
游戏API生成图像的快速滚动测试（点击放大）
我们看到在实际最为普遍的CS类游戏中，只要你的要求不是太苛刻，8ms的响应时间已经能足够应付了，仔细观察画面中高速旋转的直升机螺旋桨和笔者操纵队员进行射击动作的手部和持枪，仅能捕捉到细微的画面拖影，几乎不可察觉，但这是在相机1/125秒的较高速快门下获得的图像，我们人眼在实际中很难捕获。
CS1.5游戏实拍，注意观察直升机的螺旋桨部分（点击放大）
CS1.5游戏实拍，注意换武器的右手部分（点击放大）
结论：8bit TN宽屏的进步和不足
在那段追求响应时间极致的时代，6bit TN+抖动技术成为入门级产品面板的代名词，以至于今天在相当多的消费者心目中TN也就等同于16.2M的仿色面板，06年伊始，我们开始看到越来越多的8bit驱动的TN面板产品，他们在提供适宜响应时间的基础上再色彩上进一步完善，这反映显示器厂商已经开始逐渐摆脱6bit TN诞生时“一切为响应时间让路”的初衷，还原到“色彩才是王道”的显示器本质，明基FP202W就是这样一款TN面板回归色彩本质的产品。当然，要说不足，TN仍旧有继续改良的必要，对比度依旧需要提高，可视角度差距依旧、色彩一致性仍不够理想，但是在VA类和IPS这些高中端面板产品价格还居高不下的今天，8bit TN在未来还将会是市场的主流。
