一、产品特性

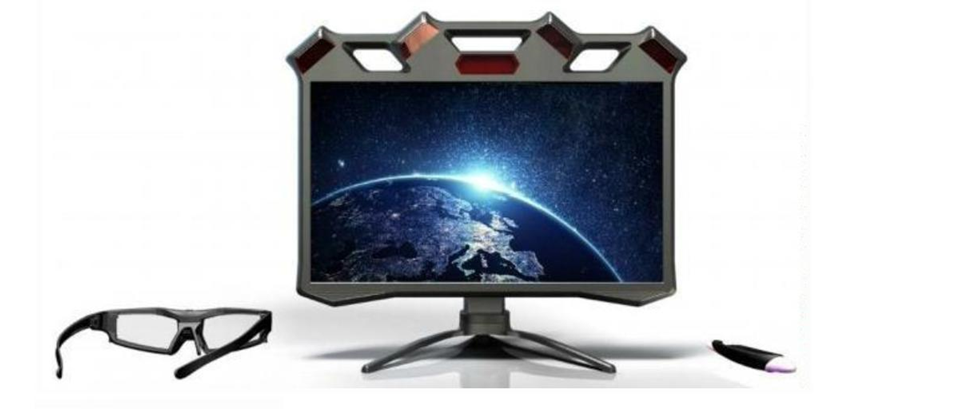

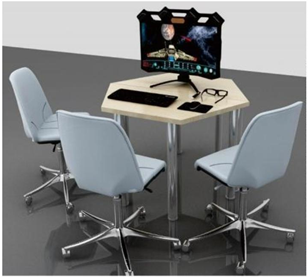

通过内置追踪系统识别用户操作和头部移动，将传统的2D画面升级为更具立体感与真实感的3D画面,实现AR/VR交互操作，给用户带来更具沉浸感的视觉体验。桌面型虚拟现实交互显示一体机是一款基于3D立体显示和VR/AR交互的一款桌面级一体机，适合于K12、职业教育、高等院校的虚拟现实，虚拟仿真3D交互实验课堂使用。
桌面虚拟交互教学一体机采用视点追踪技术的3D交互眼镜,以及光学追踪交互笔设备，用更加轻量级的交互方式替代传统的键鼠操作，带来更加自然的虚拟交互形式，打破用户与虚拟世界的物理隔阂，实现真正的虚实结合交互。
三、硬件结构说明

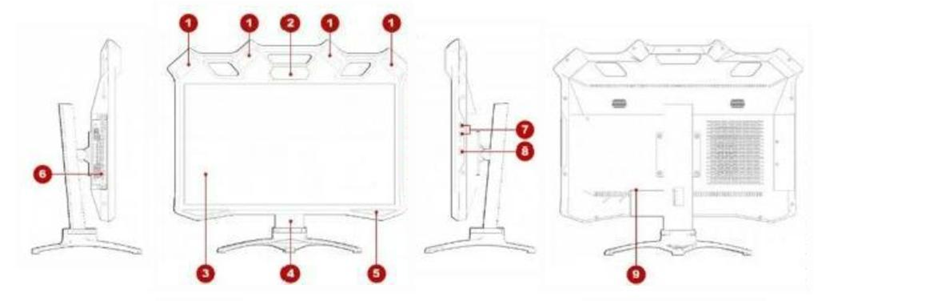

3.1、3D显示系统结构
1、相机2、红外发射器3、27寸3D显示器4、显示器支架5、立体声扬声器
6、OPS电脑7、USB2.0接口8、开关机按键9、电源接口
3.2、3D眼镜
桌面型虚拟现实交互显示一体机根据3D显示器的工作方式不同，会搭配使用不同的3D眼镜，主要有两种，一种被动式3D眼镜，一种主动式3D眼镜。

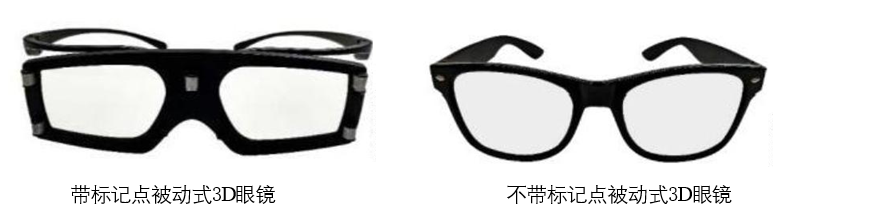

3.2.1、被动式3D眼镜
偏光式被动3D眼镜，也叫偏振式3D眼镜，其工作原理是拍摄3D影像时使用两个镜头，通过左右两个不同的偏振片过滤后，得到两种不同的偏振光，戴上偏振式3D眼镜后，左边相机拍摄的东西只能进入左眼，右边相机拍摄到的东西只能进入右眼，于是人眼看到3D立体影像。

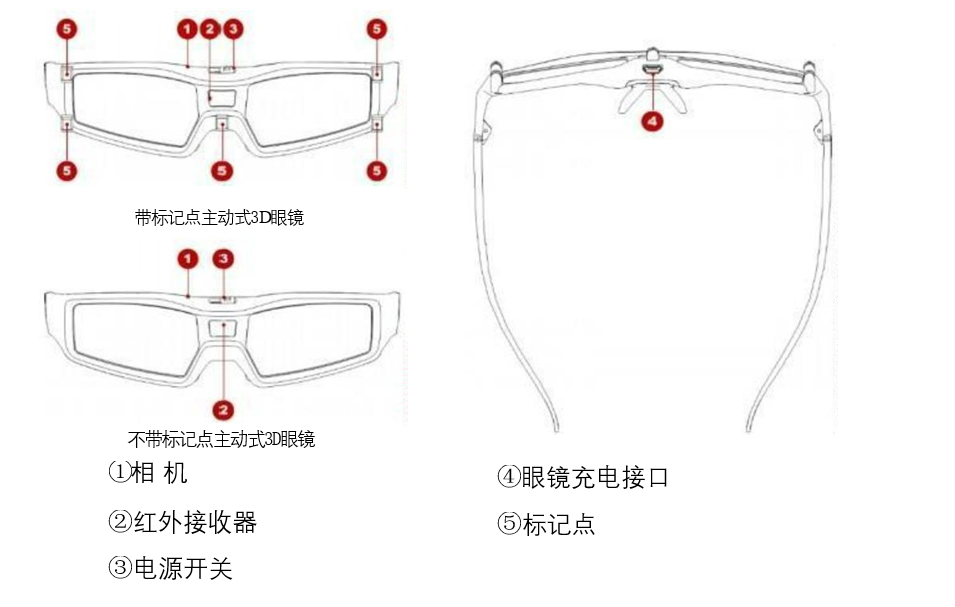

3.2.2、主动式3D眼镜
又称主动快门式3D眼镜，快门式3D技术可以为家庭用户提供高品质的3D显示效果，这种技术的实现需要一付主动式LCD快门眼镜，交替左眼和右眼看到的图象以至于你的大脑将两幅图像融合成一体来实现，从而产生了单幅图像的3D深度感。
注：1、根据3D显示器工作方式不同，搭配使用主动式或被动式3D眼镜，不可混用；
2、带标记点主动式3D眼镜一般由操作者佩戴，不带标记点主动3D眼镜一般由观看者佩戴；

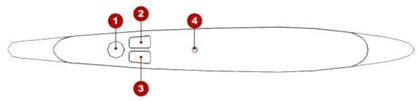

3、交互式操作笔
中间键②左键③右键④眼镜充电接口
注：操作笔具有震动功能，当进入资源课件后，光标移动到按钮或提示框等，操作笔会震动。
四、光学追踪系统
1.系统配备有红外追踪摄像头、光学追踪眼镜、光学追踪操控笔、光学追踪软件；
2.被动式3D光学追踪眼镜设置有光学追踪定位点，与设置于主机上的追踪器配合使用，系统能准确的判断眼镜的所在位置，从而根据眼镜视角的不同来转换不同视角下的显示内容；
3.系统配备智能位置追踪操控笔:支持对对象进行3个自由度坐标轴移动及3个自由度空中姿态转动；坐标位置追踪精度<1mm,角度精度<0.1度；操控笔与主机采用有线连接方式保证信号稳定；操控笔无需电池供电；通过操控笔功能按键来实现对象选择、菜单调用等操作；操控笔内置振动器,可以通过震动方式来反馈用户操作；
4.设备具备头部位置追踪功能，且能实时将操作者的虚拟现实交互场景展示至大屏幕及其它显示设备。
五、增强现实互动系统
通过摄像头和增强现实软件，可将桌面虚拟交互教学一体机上显示的内容以AR的方式，分享给与本机相连的其他显示设备或者通过网络分享给其他的PC端，从而实现AR教学模式的教学。

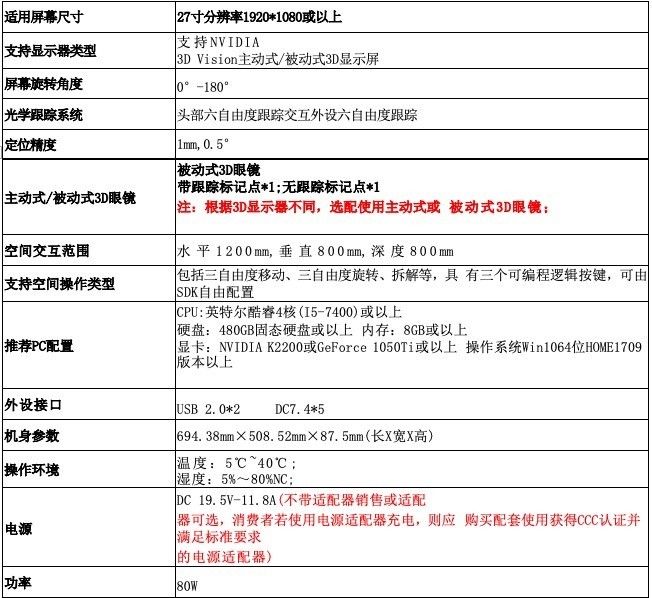

设备详细参数：
教学一体 机显示器—（教师 端）
一 、整机参数：
1.整机采用≥27 英寸显示屏一体化设计；
2.支持配备高清摄像头 ，可实现 AR/VR 交互操作；
3. 整机具有物理按钮和 RS232 串口智能控制 2D/3D 快速自动切换两种；（提供具备 CMA 或 CNAS 认证的第三方检测机构出具的检测报告复印件并加盖厂家公章）；
4.整机具有防蓝光护眼显示模式,可通过软件一键切换至护眼模式 。（提供具备 CMA 或 CNAS 认证的第三方检测机构出具的检测报告复印件并加盖厂家公章）；
5.整机支持键鼠 、触控 、光学追踪笔 3 种交互方式；
6. 整机支持二路实时将虚拟现实交互场景立体展示在外置 3D 显示设备 ，分享给旁观者；
7.整机具有光学追踪 3D 眼镜和追踪操控笔收纳设计功能；
8.整机摆放倾斜角度范围为-5 度至 15 度 ，软件系统自动调整到最佳的显示视角；
9.整机可单独作为 3D 显示器使用；
10. 内置智能温控系统并实时调节散热系统；
11.支持播放上下和左右以及帧顺序格式 3D 视频与内容资源；
12.内置扬声器≥2 个；
13.整机支持红外和蓝牙两种同步信号传输协议 ，支持红外和蓝牙两种 3D 眼镜；
14. 内置窄带滤光片 ，只有 840-900mm 频段高透 ，有效减少外部光源干扰。
15.整机配件包括 ：光学追踪 3D 眼镜≥1 副 ，观看者 3D 眼镜≥2 副 、追踪操控笔≥1 支 、 电源适配器 1 个 、AC 连接线 1 根；
二 、主机系统参数：
1.一体化设计 ，具有智能温度调节控制功能；
2.CPU：≥l7 12 代 ≥12 核≥20 个线程；主频≥2.1 GHZ ；最高睿频≥4.9GHZ ; 三级缓存：≥25MB
3.PCIe 接口 SSD(固态硬盘)≥512GB；
4. 内存≥16GB DDR4；
5.显卡： 显卡： ≥QUADRO T1000 以上 ，显存≥ 4GB；
6.电脑端口:USB≥8 个 ，其中 USB3.0 ≥4 个 ，TYPE-C ≥1 ，mini-DP≥2 ，DP IN ≥1， HDMI IN
≥1 ，RS232（ COM） ≥1 ，3D 同步信号接口≥1；
7.支持以太网连接 ，支持高速无线传输 ，支持蓝牙传输；
8. 内置 5G 通信模块接口 ，可支持 5G/4G/3G 的 M.2 通信模块 ，可支持 5G 和 LTE-A 多种网 络制式的全面覆盖。
三 、3D 显示屏参数：
1.尺寸≥27 英寸,物理分辨率≥1920*1080 ；亮度(典型值)400cd/㎡ ，对比度(典型值)1000:1；
2.支持帧顺序 、左右 、上下格式 3D 信号源 ，支持一键控制信号源切换；
3.支持≥2 路 3D 视频信号源输入,DP IN ≥1 ；HDMI IN ≥1 ；
4. 内置红外光学跟踪系统 ，一体化设计 ，无外部连接线路。
5.显示系统支持窗口/全屏 3D ，120Hz 或以上刷新率 ，窗口及全屏 3D 模式下每帧图像信号≥ 1920*1080 分辨率， 非左右合成分辨率减半画面。
四 、光学追踪系统参数：
1.光学追踪系统内置控制单元 ，可实现软件对显示器的智能控制功能 ；能自动检测一体机主要 系统实时配置信息 、摄像机信息 ，便于硬件及外接设备管理，
2.光学追踪系统包含多组红外传感器 ，每组红外传感器都包含≥2 个同步双目相机 ，每组红外 传感器配置有≥4 个红外光源灯 ，单组红外传感器即可实现对目标物的实时跟踪 ；多组红外传 感器协同工作 ，可提升对目标物追踪的覆盖范围及追踪系统的精度；
3.光学跟踪系统可实时显示当前显示系统的姿态信息 ，并将当前显示系统的姿态信息映射到虚 拟场景中获得最精准的 3D 显示图像；
4.光学追踪 3D 眼镜,结构支持挂在近视眼镜上，≥5 点追踪设计，3 点以上即准确判断眼镜位置, 从而转换不同视角下的显示内容 ，具备头部位置追踪功能；
5.光学追踪 3D 眼镜和观看者 3D 眼镜可支持在多台同一型号主机使用；
6.光学追踪操控笔:支持 6 自由度坐标轴和空中姿态转动 ；追踪精度<1mm,角度精度<0.1 度 ； 操控笔与主机采用有线连接方式保证信号稳定 ，无需电池供电；握笔式人体工学设计；操控笔 内置振动器,可以通过震动方式来反馈用户操作；
7.光学追踪操控笔具有 2 个红外追踪 Mark 点追踪操控位置。
五 、配套提供涂料调色虚拟仿真软件：
5.1 、软件功能
1.基于 3D 显示设备研发 ，提供灵活逼真的三维空间移动感及对于手部操作的精准反馈。
2.立体视觉 ：系统支持呈现内容能够随用户视点位置的变化进行相应变化 ；系统中的传感设备 能够支持在三维空间的精确位置跟踪及定位。
3.软件系统：整体的设计以三维模型为主；以交互选择为主，体验人员能够在三维空间内移动， 对模型进行选择，选中的模型能够跟随体验者操作进行移动 、翻转 ，并在特定的情况下进行力 反馈操作。
4.提供逼真的芯片模型。
5.2 、软件内容：
运用虚拟现实技术，提供一个模拟环境，让用户能够在计算机上模拟涂料调色 ，进行涂料调色 的学习 ，模拟涂料调色步骤 ，并在建筑物 、汽车上的预览效果。
系统含以下模块 ：实时预览 、涂料库管理 、汽车涂料 、建筑涂料等
1 、实时预览 ：进入界面 ，可对涂料库里的配色在模拟建筑进行实时预览 ，实现方式如下 ：点 击涂料管理按钮会出现涂料库面板，选择某个颜色后点击上色按钮，改颜色就会添加到模型身 上 。（提供软件截图）
2 、涂料库管理 ：进入界面 ，可新建配方 ，创建新的配方后可添加到涂料库 ，并对涂料库进行 删除 、编辑等操作；
3 、汽车涂料 ：进入界面 ，该模块可以将自己调的色彩附加到汽车模型身上 。有两种模式进行 调色练习测试 。选择水性素色漆调色 ，可以根据右上方面板的提示来进行调色 ，当不认识桌面 素材时可以点击标签来认识每一个工具的名字 ，当出现步骤错误时可以点击下一步来返回，或 者点击下一步进行接下来的操作 。（提供软件截图）
4 、建筑涂料 ：选择建筑涂料模块 ，可以自由创作各种颜料 ，并将颜料附加到各种建筑模型的 身上 。首先提供了客厅 、主卧 、女童卧室 、小区住在 、乡村别墅等多个建筑 ，可以选择不同的 建筑来进行上色， 刚开始默认客厅界面。
5 、提供对应软件著作权登记证书 ，并加盖投标人公章。
教学一体 机—（学生 端）
一 、整机参数：
1.整机采用≥27 英寸显示屏一体化设计；
2.支持配备高清摄像头 ，可实现 AR/VR 交互操作；
3.整机具有物理按钮和 RS232 串口智能控制 2D/3D 快速自动切换两种；（提供具备 CMA 或 CNAS 认证的第三方检测机构出具的检测报告复印件并加盖厂家公章）；
4.整机具有防蓝光护眼显示模式,可通过软件一键切换至护眼模式 。（提供具备 CMA 或 CNAS 认证的第三方检测机构出具的检测报告复印件并加盖厂家公章）；
5.整机支持键鼠 、触控 、光学追踪笔≥3 种交互方式；
6.整机支持二路实时将虚拟现实交互场景立体展示在外置 3D 显示设备，分享给旁观者；
7.整机具有光学追踪 3D 眼镜和追踪操控笔收纳设计功能；
8.整机摆放倾斜角度范围为-5 度至 15 度，软件系统自动调整到最佳的显示视角；
9.整机可单独作为3D 显示器使用；
10. 内置智能温控系统,能自动感应系统运行温度,并实时调节散热系统；
11.支持播放上下和左右以及帧顺序格式 3D 视频与内容资源；
12. 内置 8 欧 3W 扬声器≥2 个；
13.整机支持红外和蓝牙两种同步信号传输协议 ，支持红外和蓝牙两种 3D 眼镜；
14. 内置窄带滤光片，只有 840-900mm频段高透，可滤除其他频段光源，有效减少外部 光源干扰。
15.整机配件包括 ：光学追踪 3D 眼镜≥1 副，观看者 3D 眼镜≥2 副 、追踪操控笔≥1 支、 电源适配器 1 个 、AC 连接线 1 根；
二 、主机系统参数：
1.一体化设计 ，具有智能温度调节控制功能 ，维护方便；
2.CPU ：I7 或 l5 12 代 ≥12 核≥20 个线程；主频≥2.1 GHZ ；最高睿频≥4.9GHZ ; 三级 缓存 ：≥25MB
3.PCIe 4. 内存≥16GB DDR4；
5.显卡 ：≥QUADRO T1000 以上 ，显存≥ 4GB；
6.电脑端口:USB≥8 个，其中 USB3.0 ≥4 个，TYPE-C ≥1，mini-DP≥2，DP IN ≥1， HDMI IN ≥1 ，RS232（ COM）≥1 ，3D 同步信号接口≥1；
7.支持以太网连接 ，支持 802.11a/b/g/n 高速无线传输 ，支持蓝牙传输；
8. 内置 5G 通信模块接口，可支持 5G/4G/3G 的 M.2 通信模块，可支持 5G 和 LTE-A 多 种网络制式的全面覆盖。
三 、3D 显示屏参数：
1.尺寸≥27 英寸,物理分辨率≥1920*1080；亮度(典型值)≥400cd/㎡ ，对比度(典型值)≥ 1000:1；
2.支持帧顺序、左右、上下格式 3D 信号源 ，支持一键控制信号源切换；
3.支持≥2 路 3D 视频信号源输入,DP IN ≥1；HDMI IN ≥1；
4. 内置红外光学跟踪系统 ，一体化设计 ，无外部连接线路。
5.显示系统支持窗口/全屏 3D，120Hz 或以上刷新率，窗口及全屏 3D 模式下每帧图像信 号≥1920*1080 分辨率 ，非左右合成分辨率减半画面。
四 、光学追踪系统参数：
1.光学追踪系统内置控制单元 ，可实现软件对显示器的智能控制功能；能自动检测一体 机主要系统实时配置信息、摄像机信息，便于硬件及外接设备管理，
2.光学追踪系统包含多组红外传感器 ，每组红外传感器都包含≥2 个同步双目相机 ，每组 红外传感器配置有≥4 个红外光源灯，单组红外传感器即可实现对目标物的实时跟踪；多 组红外传感器协同工作；
3.光学跟踪系统可实时显示当前显示系统的姿态信息 ，并将当前显示系统的姿态信息映 射到虚拟场景中获得最精准的 3D 显示图像；
4.光学追踪 3D 眼镜,结构支持挂在近视眼镜上， ≥5 点追踪设计 ，≥3 点以上即准确判断眼镜位置，从而转换不同视角下的显示内容 ，具备头部位置追踪功能；
5.光学追踪 3D 眼镜和观看者 3D 眼镜可支持在多台同一型号主机使用；
6.光学追踪操控笔:支持≥6 自由度坐标轴和空中姿态转动；追踪精度<1mm,角度精度<0.1 度；操控笔与主机采用有线连接方式保证信号稳定 ，无需电池供电；握笔式人体工学设 计；操控笔内置振动器,可以通过震动方式来反馈用户操作；
7.光学追踪操控笔具有≥2 个红外追踪 Mark 点追踪操控位置。
五 、配套提供涂料调色虚拟仿真软件：
5.1、软件功能
1.基于 3D 显示设备研发，提供完美的出屏感、灵活逼真的三维空间移动感及对于手部操 作的精准反馈。
2.立体视觉 ：系统支持呈现内容能够随用户视点位置的变化进行相应变化 ；系统中的传 感设备能够支持在三维空间的精确位置跟踪及定位。
3.软件系统：整体的设计以三维模型为主 ，能够更加有效的体验出屏感 ；以交互选择为 主，体验人员能够在三维空间内移动，对模型进行选择 ，选中的模型能够跟随体验者操 作进行移动、翻转 ，并在特定的情况下进行力反馈操作。
4.提供逼真的芯片模型。
5.2、软件内容：
运用虚拟现实技术 ，提供一个模拟环境 ，让用户能够在计算机上模拟涂料调色 ，进行涂 料调色的学习，模拟涂料调色步骤 ，并在建筑物 、汽车上的预览效果。
系统含以下模块 ：实时预览 、涂料库管理 、汽车涂料、建筑涂料等接口 SSD(固态硬盘)≥512GB；
4. 内存≥16GB DDR4；
5.显卡 ：≥QUADRO T1000 以上 ，显存≥ 4GB；
6.电脑端口:USB≥8 个，其中 USB3.0 ≥4 个，TYPE-C ≥1，mini-DP≥2，DP IN ≥1， HDMI IN ≥1 ，RS232（ COM）≥1 ，3D 同步信号接口≥1；
7.支持以太网连接 ，支持 802.11a/b/g/n 高速无线传输 ，支持蓝牙传输；
8. 内置 5G 通信模块接口，可支持 5G/4G/3G 的 M.2 通信模块，可支持 5G 和 LTE-A 多 种网络制式的全面覆盖。
三 、3D 显示屏参数：
1.尺寸≥27 英寸,物理分辨率≥1920*1080；亮度(典型值)≥400cd/㎡ ，对比度(典型值)≥ 1000:1；
2.支持帧顺序、左右、上下格式 3D 信号源 ，支持一键控制信号源切换；
3.支持≥2 路 3D 视频信号源输入,DP IN ≥1；HDMI IN ≥1 ；
4. 内置红外光学跟踪系统 ，一体化设计 ，无外部连接线路。
5.显示系统支持窗口/全屏 3D，120Hz 或以上刷新率，窗口及全屏 3D 模式下每帧图像信 号≥1920*1080 分辨率 ，非左右合成分辨率减半画面。
四 、光学追踪系统参数：
1.光学追踪系统内置控制单元 ，可实现软件对显示器的智能控制功能；能自动检测一体 机主要系统实时配置信息、摄像机信息，便于硬件及外接设备管理，
2.光学追踪系统包含多组红外传感器 ，每组红外传感器都包含≥2 个同步双目相机 ，每组 红外传感器配置有≥4 个红外光源灯，单组红外传感器即可实现对目标物的实时跟踪；多 组红外传感器协同工作；
3.光学跟踪系统可实时显示当前显示系统的姿态信息 ，并将当前显示系统的姿态信息映 射到虚拟场景中获得最精准的 3D 显示图像；
4.光学追踪 3D 眼镜,结构支持挂在近视眼镜上 ，≥5 点追踪设计 ，≥3 点以上即准确判断 眼镜位置，从而转换不同视角下的显示内容 ，具备头部位置追踪功能；
5.光学追踪 3D 眼镜和观看者 3D 眼镜可支持在多台同一型号主机使用；
6.光学追踪操控笔:支持≥6 自由度坐标轴和空中姿态转动；追踪精度<1mm,角度精度<0.1 度；操控笔与主机采用有线连接方式保证信号稳定 ，无需电池供电；握笔式人体工学设 计；操控笔内置振动器,可以通过震动方式来反馈用户操作；
7.光学追踪操控笔具有≥2 个红外追踪 Mark 点追踪操控位置。
五 、配套提供涂料调色虚拟仿真软件：
5.1、软件功能
1.基于 3D 显示设备研发，提供完美的出屏感、灵活逼真的三维空间移动感及对于手部操 作的精准反馈。
2.立体视觉 ：系统支持呈现内容能够随用户视点位置的变化进行相应变化 ；系统中的传 感设备能够支持在三维空间的精确位置跟踪及定位。
3.软件系统：整体的设计以三维模型为主 ，能够更加有效的体验出屏感 ；以交互选择为 主，体验人员能够在三维空间内移动，对模型进行选择 ，选中的模型能够跟随体验者操 作进行移动、翻转 ，并在特定的情况下进行力反馈操作。
4.提供逼真的芯片模型。
5.2、软件内容：
运用虚拟现实技术 ，提供一个模拟环境 ，让用户能够在计算机上模拟涂料调色 ，进行涂 料调色的学习，模拟涂料调色步骤 ，并在建筑物 、汽车上的预览效果。
系统含以下模块 ：实时预览 、涂料库管理 、汽车涂料、建筑涂料等
